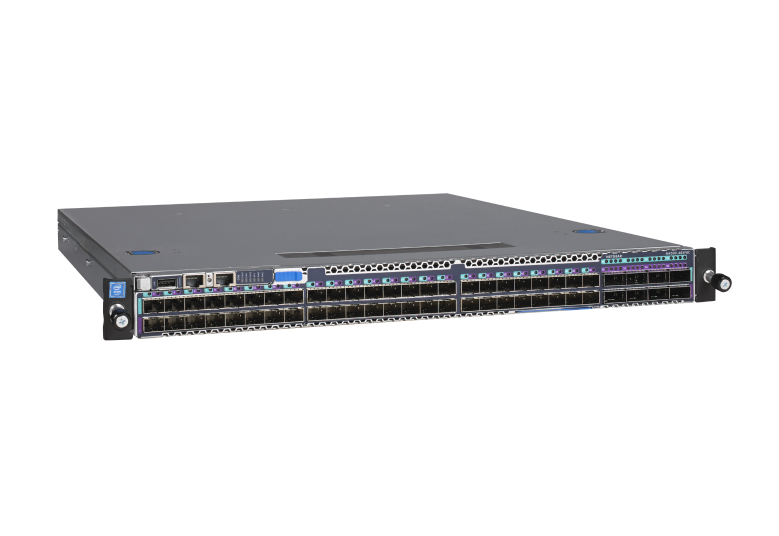

M4500-48XF8C (XSM4556)
48x10G/25G SFP28 和 8x100G QSFP28 全网管交换机
M4500-48XF8C (XSM4556)
48x10G/25G SFP28 和 8x100G QSFP28 全网管交换机
这些交换机将矩阵交换机的可配置性与以太网的功能和可扩展性相结合,可支持数百个 AV over IP 端点。M4300 和 M4500 交换机提供 IGMP Plus 并大大简化 以极低的价格构建系统体系结构
功能
预配置为开箱即用
NETGEAR IGMP Plus ™为大多数 AV 启用即时组播功能 IP 上的安装
经济高效的聚合
经济高效的 100G 聚合和 10G 接入层,用于 AV 部署以及冗余脊叶拓扑
简化的系统体系结构
针对 脊叶冗余 AV 安装进行了优化,无论脊柱交换机之间是否存在 MLAG高容量,用于 AV over IP数据流
在冗余脊叶架构中,相互之间所有线路速率高达 320 个 TX/320 个 RX(10 千兆)节点VLAN 配置灵活性
IGMP Plus 在 VLAN 1 上默认开箱即用,可在另一个 VLAN 上配置,以便在该 VLAN 上的交换机之间实现自动 IGMP

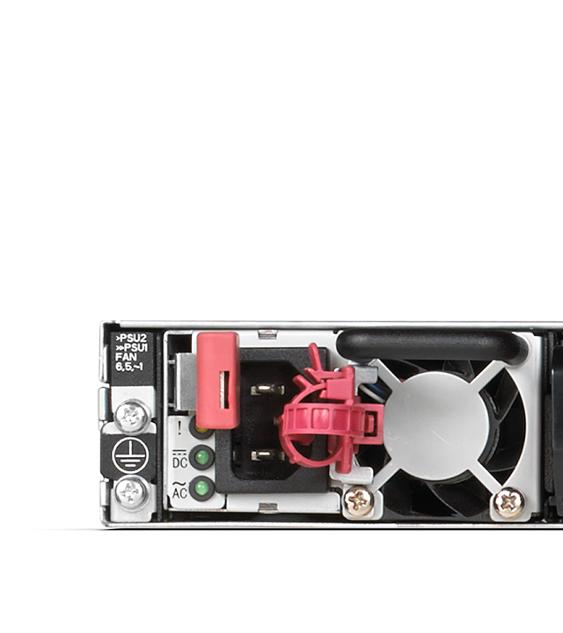

电源和风扇冗余
2 个电源设备 (APS750W) 和 6 个冗余风扇托架 (AFT402) 预装,用于 1+1 电源和 4+2 风扇冗余安全操作
高级 IPv4/IPv6 安全性,包括恶意代码检测、DHCP 侦听、IP 源地址保护和控制面板策略 (CoPP)
容错
可选择的端口通道/LAG (802.3ad - 802.1AX) L2/L3/L4 散列,实现与任何以太网多路传输的容错性和负载共享强大的链路聚合
多达 64 个链路聚合组(LAG、Port-Channel、LACP),每个 LAG 和多机箱链路聚合 (MLAG) 32 个端口全面的路由
IPv4/IPv6 静态和动态路由,包括 IP 多路复用 /CIDR , PBR , VRRPv2 , OSPFv3 , PIM-SM6 , BGP4 , VRF-Lite安全性和优先级
高级的基于分类器、基于时间的硬件实施,实现 L2 (MAC)、L3 (IP) 和 L4 (UDP/TCP) 安全性和优先化多播路由
高性能 IPv4/IPv6 组播路由,具有与单播静态路由或其他 L3 协议关联的 PIM-SM 和 PIM-SM6高级第 3 层功能
包括 IP多子网 / CIDR ,静态, PBR , VRRPv2 , OSPFv3 , PIM-SM , VXLAN , BGP4 , VRF-Lite
链路依赖性
能够基于链路启用或禁用端口 不同端口的状态以实现完全的链路相关性配置更新简单性
无中断配置,在不中断未更改功能操作的情况下应用新配置文件广泛的管理能力
行业标准 SNMP、RMON、MIB、LLDP、AAA、sFlow 和 RSPAN 远程镜像实现OOB 和 CLI
用于带外 1 千兆位以太网管理 (OOB) 的服务端口 仅限行业标准命令行界面 (CLI)本地管理控制台
用于本地管理控制台的标准 RS232 直通 RJ45(建议使用带 PL203 芯片组的 USB 2.0 至 RS232 转换器)M4250 AV Line交换机
为不断增长的 AV over IP 市场开发并设计了全新系列的交换机。
技术规格
- 尺寸:(宽 x 深 x 高) :440 x 508 x 43.2 毫米
- 重量:9.78 千克 (21.54 磅

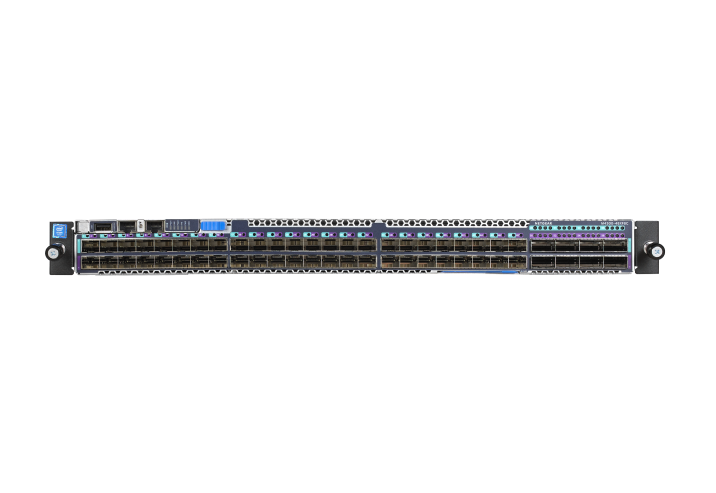

- 型号描述 : M4500 网管交换机,带 48 个 10G/25G SFP28 端口和 8 个 100G QSFP28 端口
- 订货号 : XSM4556
- 噪音水平 : 68.0dB @ 25°C (77°F) - 当两个 PSU 都连接至电源时,噪音会降低
- 功耗(最大) : 394 瓦
- 25G SFP28 端口 : 48 个 SFP28 端口(1x10G 默认模式,其他模式可以是 1x25G 和 1x10G)

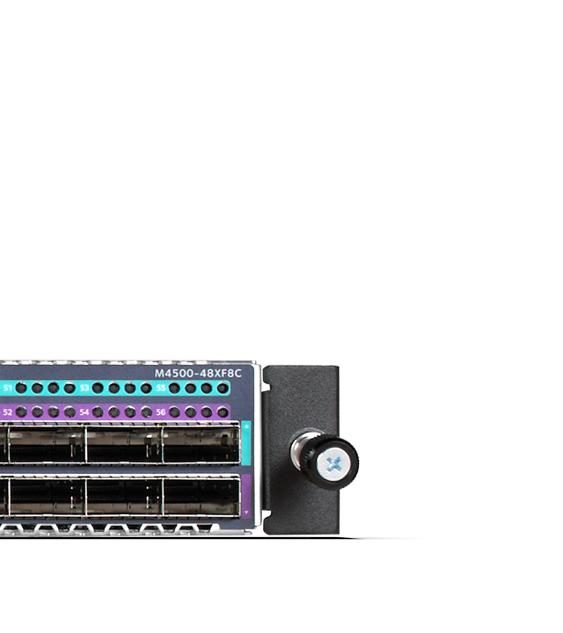

- 100G QSFP28 端口 : 8 个 QSFP28 端口(1x100G 默认模式,其他模式可以是 1x50G、1x40G)

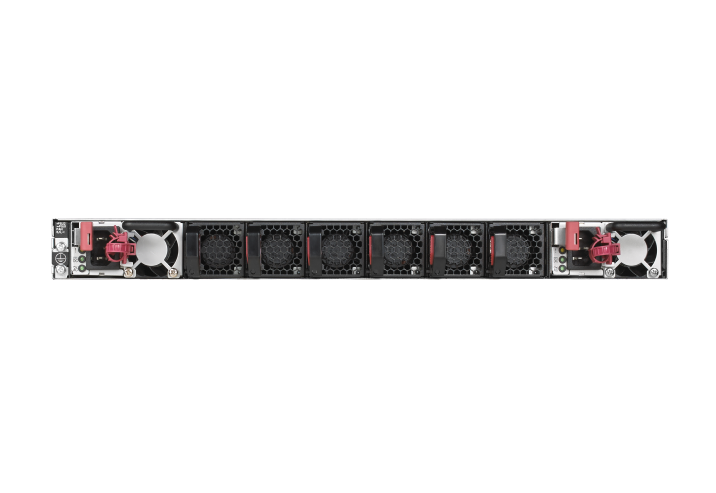

- PSU 和风扇 : 预装了 2 个模块化电源设备和 6 个模块化风扇托盘
- 管理 : 仅 CLI(本地控制台、telnet 端口 1223 和 SSH 端口 1234)
- 管理端口 : 用于带外管理(OOB、RJ45)的 1G 以太网服务端口
- 用于本地管理控制台的 RS232 直连串行 RJ45
- 外形规格 : 全宽 1U(508 毫米深),带两个装配吊耳(正面)和导轨套件(背面)
- 带有两个电源 APS750W 和六个风扇托架的交换机 AFT402 已安装
- 控制台电缆,带有一个 DB9 母头连接器和一个 RJ-45 连接器 串行连接器
- 电源线
- 用于机架安装的两个安装耳和螺钉 (正面)
- 一套用于机架安装的导轨套件 (背面)
- 安装指南
